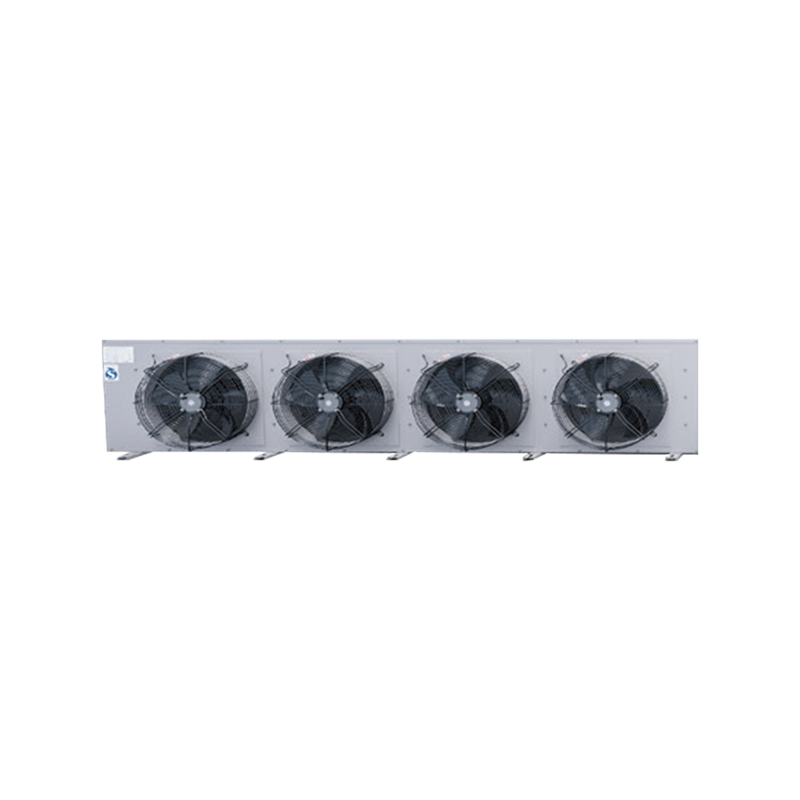

Skal: De strukturelle metalpladedele er lavet af højkvalitets stålplader, og overfladerne er alle elektrostatisk fosfaterede og sprøjtet med importeret automatisk sprøjteudstyr, som har stærk korrosionsbestandighed og kan tilpasse sig forskellige brugsmiljøer.
For at sikre god overfladekvalitet i hele enhedens levetid. Skaller af aluminium eller rustfrit stål kan tilpasses efter brugernes behov.
Vandbakke: designet med en skrå vinkel for at lette jævn udledning af afrimningsvand, undgå flydende vand og forhindre vandophobning i vandbakken.
Varmevekslerrør: Højtandet, indvendigt gevind kobberrør er valgt for høj varmeoverførselseffektivitet.
Finner: Vedtagelse af helt nye sinusbølge hydrofile aluminiumsfinner, forbedrer luftforstyrrelser, styrker varmeoverførselskoefficienten og forbedrer varmeoverførselsydelsen betydeligt;
Fan: Højt statisk tryk, specielt tilpasset højeffekt ekstern rotor aksial flow ventilator, velegnet til miljøer med høj luftfugtighed, høj effektivitet, lavt energiforbrug, vandtæt og støvtæt, med fremragende ydeevne; Ventilatorfabrik
Tidligere bestået statiske og dynamiske balancetests;
Optøning: Laveffekt afrimnings-elvarmerør i rustfrit stål vælges og arrangeres unikt og rimeligt med hurtig afrimningshastighed og grundig afrimning, samtidig med at varmetab undgås.
Forlæng levetiden for elektriske varmerør.
Elektrisk samleboks: Forgreningsboksen har lav temperaturbestandighed, vandtætte og støvtætte egenskaber, høj flammehæmning og er installeret på fronten for nem ledningsføring og vedligeholdelse.
Finneafstand: Standardafstanden er 4,5 mm, 6 mm og 9 mm; Kan tilpasses arkafstand på 12 mm og 18 mm for at imødekomme brugernes behov.
Kølemiddel type: R404A kølemiddel kan vælges, R507A, R22, R134A, R407C og R410A kan tilpasses efter brugerkrav.
Fordamper:
1. Det unikke rørbundt-layout tager fuldt ud højde for nøglespørgsmål såsom ændringer i kølemiddeltilstand, flowhastighed, trykfald og ensartet fordeling under fordampningsforhold, hvilket resulterer i højere varmeoverførselsydelse af fordamperens overfladekøler;
2. Effektivt og kompakt varmevekslerdesign med gaffelformede forstærkede varmeoverførselsrør med indvendigt gevind;
3. Varmevekslerrør og hydrofile aluminiumsfinner udvides mekanisk for at binde kobberrør tæt sammen med aluminiumsplader for at opnå optimal varmeoverførselseffektivitet.
4. Fordamperens væskeudskiller og kølemiddelkredsløb er blevet optimeret for at sikre optimal effektivitet af varmeveksling i forskellige anvendelsesmiljøer.
5. Vindafviserens unikke design er placeret under varmeveksleren for at forhindre luftstrømskortslutninger.

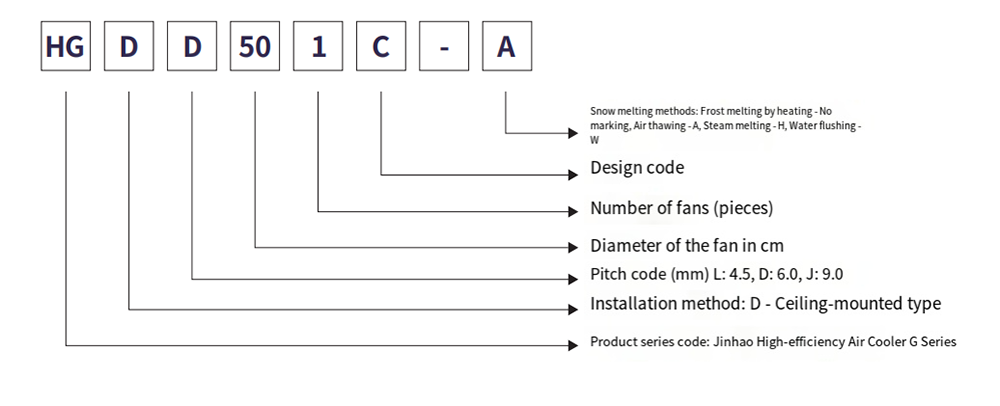

Modelbeskrivelse
Teknisk parametertabel (R404A)
Tekniske parametre for en højeffektiv luftkøler til elektrisk frostloft
Filmafstand: 4,5 mm
| Model | Kølekapacitet kW | Rørvolumen | Ventilator parametre | Snesmeltning elektrisk opvarmning | |||||
| SC1 | SC2 | dm² | Antal knive x diameter | Power W | Luftmængde m³/h | Rækkevidde m | Spole kW* gren | Vandspand kW*gren | |
| HGDL 501C | 6.7 | 4.6 | 3.2 | 1xΦ500 | 1x414 | 5000 | 12 | 0,28*6 | 0,28*2 |
| HGDL501D | 8.1 | 5.6 | 4.3 | 1xΦ500 | 1x460 | 4900 | 12 | 0,30*6 | 0,30*2 |
| HGDL 501E | 9.8 | 6.7 | 5.4 | 1xΦ500 | 1x460 | 4500 | 12 | 0,30*8 | 0,30*2 |
| HGDL601E | 16.6 | 11.4 | 9.2 | 1xΦ600 | 1x780 | 7500 | 15 | 0,40*8 | 0,4*2 |
| HGDL 502D | 22.2 | 15.3 | 11.8 | 2xΦ500 | 2x460 | 11500 | 13 | 0,72*6 | 0,72*2 |
| HGDL552D | 25.4 | 17.5 | 13.2 | 2xΦ550 | 2x600 | 13700 | 13 | 0,72*6 | 0,72*6 |
| HGDL602D | 28.9 | 19.9 | 14.7 | 2xΦ600 | 2x780 | 16500 | 16 | 0,72*10 | 0,72*2 |
| HGDL602E | 33.8 | 23.3 | 18.4 | 2xΦ600 | 2x780 | 15200 | 16 | 0,72*10 | 0,72*2 |
| HGDL602F | 37.8 | 26.1 | 22.1 | 2xΦ600 | 2x780 | 14500 | 16 | 0,72*10 | 0,72*2 |
| HGDL632D | 40.7 | 28.1 | 23.7 | 2xΦ630 | 2x800 | 19000 | 19 | 0,95*10 | 0,95*2 |
| HGDL632E | 44.1 | 30.4 | 26.9 | 2xΦ630 | 2x800 | 18000 | 19 | 0,87*12 | 0,87*4 |
| HGDL603F | 54.5 | 37.6 | 32.3 | 3xΦ600 | 3x780 | 20500 | 17 | 1,03*12 | 1,03*4 |
| HGDL633F | 66.8 | 46.1 | 38.8 | 3xΦ630 | 3x800 | 25500 | 20 | 1,03*14 | 1,03*4 |
Teknisk parametertabel (R404A)
Tekniske parametre for en højeffektiv luftkøler til elektrisk frostloft
Filmafstand: 6,0 mm
| Model | Kølekapacitet kW | Rørvolumen | Ventilator parametre | Snesmeltning elektrisk opvarmning | ||||||
| SC1 | SC2 | SC3 | dm² | Antal knive x diameter | Power W | Luftmængde m³/h | Rækkevidde m | Spole kW* gren | Vandbakke kW*gren | |
| HGDD501C | 5.6 | 4.0 | 3.2 | 3.2 | 1xΦ500 | 1x414 | 5200 | 12 | 0,28*8 | 0,28*2 |
| HGDD501D | 7.1 | 5.1 | 4.0 | 4.3 | 1xΦ500 | 1x460 | 5100 | 12 | 0,30*8 | 0,30*2 |
| HGDD501E | 82 | 5.9 | 4.6 | 5.4 | 1xΦ500 | 1x460 | 4800 | 12 | 0,30*10 | 0,30*2 |
| HGDD601E | 14.4 | 10.3 | 8.1 | 9.2 | 1xΦ600 | 1x780 | 8200 | 15 | 0,40*10 | 0,4*2 |
| HGDD502D | 183 | 13.1 | 10.3 | 11.8 | 2xΦ500 | 2x460 | 12000 | 13 | 0,72*8 | 0,72*2 |
| HGDD552D | 21.8 | 15.1 | 11.9 | 13.2 | 2xΦ550 | 2x600 | 14500 | 13 | 0,72*8 | 0,72*6 |
| HGDD602D | 24.1 | 17.2 | 13.6 | 14.7 | 2xΦ600 | 2x780 | 17000 | 16 | 0,72*12 | 0,72*2 |
| HGDD602E | 29.1 | 20.8 | 164 | 18.4 | 2xΦ600 | 2x780 | 16400 | 16 | 0,72*12 | 0,72*2 |
| HGDD602F | 32.1 | 22.9 | 18.1 | 22.1 | 2xΦ600 | 2x780 | 15500 | 16 | 0,72*12 | 0,72*2 |
| HGDD632D | 33.7 | 24.1 | 19.0 | 23.7 | 2xΦ630 | 2x800 | 20000 | 19 | 0,95*12 | 0,95*2 |
| HGDD632E | 37.2 | 26.6 | 21.0 | 26.9 | 2xΦ630 | 2x800 | 19000 | 19 | 0,87*12 | 0,87*4 |
| HGDD603F | 46.8 | 33.4 | 264 | 32.3 | 3xΦ600 | 3x780 | 22000 | 17 | 1,03*12 | 1,03*4 |
| HGDD633F | 56.7 | 40.5 | 32.0 | 38.8 | 3xΦ630 | 3x800 | 26500 | 20 | 1,03*14 | 1,03*4 |
Teknisk parametertabel (R404A)
Tekniske parametre for en højeffektiv luftkøler til elektrisk frostloft
Filmafstand: 9,0 mm
| Model | Kølekapacitet kW | Rørvolumen | Ventilator parametre | Snesmeltning elektrisk opvarmning | ||||||
| SC3 | SC4 | SC5 | dm² | Antal knive x diameter | Power W | Luftmængde m³/h | Rækkevidde m | Spole kW* gren | Vandbakke kW*gren | |
| HGDJ501C | 2.5 | 2.0 | 1.9 | 3.2 | 1xΦ500 | 1x414 | 5300 | 12 | 0,28*8 | 0,28*2 |
| HGDJ501D | 3.3 | 2.6 | 2.5 | 4.3 | 1xΦ500 | 1x460 | 5500 | 12 | 0,30*8 | 0,30*2 |
| HGDJ501E | 3.7 | 3.0 | 2.9 | 5.4 | 1xΦ500 | 1x460 | 5100 | 12 | 0,30*10 | 0,30*2 |
| HGDJ601E | 6.5 | 5.2 | 5.0 | 9.2 | 1xΦ600 | 1x780 | 8300 | 15 | 0,40*10 | 0,4*2 |
| HGDJ502D | 8.3 | 6.6 | 6.3 | 11.8 | 2xΦ500 | 2x460 | 12500 | 13 | 0,72*8 | 0,72*2 |
| HGDJ552D | 8.7 | 6.9 | 6.7 | 13.2 | 2xΦ550 | 2x600 | 15000 | 13 | 0,72*8 | 0,72*6 |
| HGDJ602D | 10.8 | 8.5 | 7.8 | 14.7 | 2xΦ600 | 2x780 | 17500 | 16 | 0,72*12 | 0,72*2 |
| HGDJ602E | 13.3 | 10.6 | 10.2 | 18.4 | 2xΦ600 | 2×780 | 17000 | 16 | 0,72*12 | 0,72*2 |
| HGDJ602F | 14.5 | 11.6 | 11.1 | 22.1 | 2xΦ600 | 2x780 | 16000 | 16 | 0,72*12 | 0,72*2 |
| HGDJ632D | 15.8 | 12.6 | 12.1 | 23.7 | 2xΦ630 | 2x800 | 21000 | 19 | 0,95*12 | 0,95*2 |
| HGDJ632E | 17.7 | 14.1 | 13.5 | 26.9 | 2xΦ630 | 2x800 | 20500 | 19 | 0,87*12 | 0,87*4 |
| HGDJ603F | 21.4 | 17.1 | 16.4 | 32.3 | 3xΦ600 | 3x780 | 23000 | 17 | 1,03*12 | 1,03*4 |
| HGDJ633F | 25.4 | 20.3 | 19.5 | 38.8 | 3xΦ630 | 3x800 | 27000 | 20 | 1,03*14 | 1,03*4 |

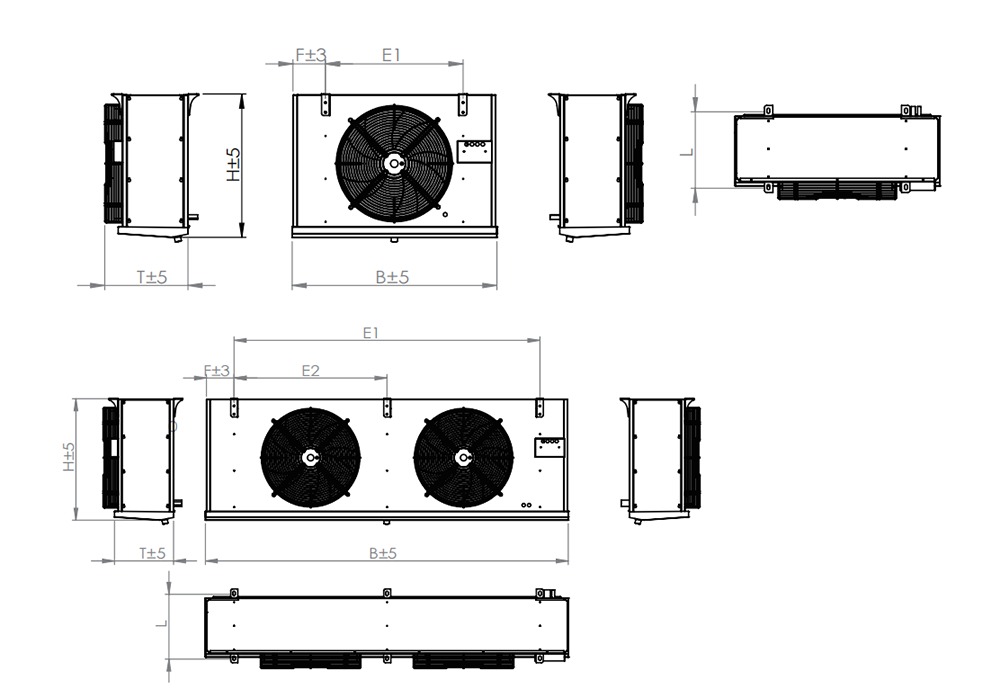

Udseende og monteringsmål
Udseende og monteringsmål of a high-efficiency electric frost ceiling air cooler
Filmafstand: 4,5 mm
| Model | Interfacespecifikation (mm) | Dimensioner B*T*H | Installationsmål | vægt | Oversigtskortmarkering | |||||
| Indløbs-/returrør | Dræning/(tommer) | LxBxH(mm) | L | E1 | E2 | E3 | F | sygehistorie | ||
| HGDL501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | A |
| HGDL501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 38 | A |
| HGDL501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 44 | A |
| HGDL601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 56 | A |
| HGDL502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 80 | B |
| HGDL552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 85 | B |
| HGDL602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 95 | B |
| HGDL602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 115 | B |
| HGDL602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 125 | B |
| HGDL632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 144 | B |
| HGDL632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| HGDL603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 166 | C |
| HGDL633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 196 | C |
Udseende og monteringsmål
Udseende og monteringsmål of a high-efficiency electric frost ceiling air cooler
Filmafstand: 6,0 mm
| Model | Interfacespecifikation (mm) | Dimensioner B*T*H | Installationsmål | vægt | Oversigtskortmarkering | |||||
| Indløbs-/returrør | Dræning/(tommer) | LxBxH(mm) | L | E1 | E2 | E3 | F | sygehistorie | ||
| HGDD5011C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 35 | |
| HGDD50i¹D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 37 | |
| HGDD501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 43 | |
| HGDD60i¹E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 57 | A |
| HGDD502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 78 | B |
| HGDD552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 86 | B |
| HGDD602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 93 | B |
| HGDD602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 112 | B |
| HGDD602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 122 | B |
| HGDD632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 140 | B |
| HGDD632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 154 | B |
| HGDD603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | G |
| HGDD633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 192 | C |
Udseende og monteringsmål
Udseende og monteringsmål of a high-efficiency electric frost ceiling air cooler
Filmafstand: 9,0 mm
| Model | Interfacespecifikation (mm) | Dimensioner B*T*H | Installationsmål | vægt | Oversigtskortmarkering | |||||
| Indløbs-/returrør | Dræning/(tommer) | LxBxH(mm) | L | E1 | E2 | E3 | F | sygehistorie | ||
| HGDJ501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 34 | |
| HGDJ501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | |
| HGDJ501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 42 | |
| HGDJ601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 55 | A |
| HGDJ502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 76 | B |
| HGDJ552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 87 | B |
| HGDJ602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 94 | B |
| HGDJ602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 114 | B |
| HGDJ602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 121 | B |
| HGDJ632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 139 | B |
| HGDJ632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| HGDJ603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | C |
| HGDJ633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 190 | C |
Note 1: Designstandarder:
| Standard varmeoverførselsbetingelser | Indsugningsluftens temperatur | Fordampningstemperatur | Relativ temperatur | Relativ temperatur | Overhedning |
| SC1 | 10℃ | 0℃ | 85 % | 1.35 | 6,5K |
| SC2 | 0℃ | -8℃ | 85 % | 1.15 | 5,2K |
| SC3 | -18℃ | -25℃ | 95 % | 1.05 | 4,6K |
| SC4 | -25℃ | -31℃ | 95 % | 1.01 | 3,9K |
| SC5 | -34℃ | -40℃ | 95 % | 1.01 | 3,9K |
Note 2: Omregningsfaktor for kølemiddel
| Kølemidler | Driftsforhold | R22 | R404A | 507 kr | R134a |
| Korrektionsfaktor | SC1 | 0.95 | 1 | 1 | 0.93 |
| Korrektionsfaktor | SC2 | 0.95 | 1 | 1 | 0.91 |
| Korrektionsfaktor | SC3 | 0.95 | 1 | 1 | 0.85 |
